LED-Driverit / Vakiovirtaohjaimet teholedeille



Led-driverilla poistuu vastuksien kanssa sählääminen ja tehon polttaminen lämpönä ilmaan. Driverin sisäänmenojännitteen heilahtelu ei vaikuta ledin virtaan, esim. akkukäytössä jännite voi olla alle 12V tai jopa yli 14V riippuen akun varauksesta tai latausjännitteestä, samoin esim. aurinkosähköllä, stabiloimattomalla verkkolaitteella jne. Led-driver antaa aina vakiovirran ledille. Drivereita on pienjännitekäyttöön (6-30 V sisäänmenolla) sekä verkkovirralle (100-240 V AC). Nyt myös verkkovirralle himmennettäviä drivereita. .

Led-drivermodulit ovat itserakentajille tarkoittuja monikäyttöisiä drivereita, virrat 350 mA, 500 mA, 700 mA, 1000 mA ja 1400 mA. Vakiovirtadriver kaikilla herkuilla. Systeemin käyttöjännite voidaan valita led-määrän mukaan 9-30V. Sisäänmenevä jännite on oltava vähintäin ledien yhteenlaskettu kynnysjännite + vähintäin 3 V. Driverit ovat säädettäviä, joten nyt voit himmentää teholedit ja teholedvalaisimet helposti. Himmennys toteutettavissa usealla eri tekniikalla: lisäämällä potentiometrin (tulee tarvittaessa optiona mukaan), syöttämällä ohjausjännitettä 0-10 V tai ajamalla 200 Hz-1kHz PWM-signaalia driveriin sisään (saatavana optiona). PWM-signaali voidaan ottaa myös erilaisista ohjausmoduuleista, esim. uusi RGB-ohjain alhaalla. Kytkennät löydät driverien kuvan alapuolelta aukeavista lisäkuvista.

Drivereilla voidaan tehdä myös rinnankytkentä, esim. 1000 mA:n driver ohjaa 3 kpl 1 watin teholediä jopa alle 10 voltin jännitteellä. Himmennysohjeet ja muut kytkennät löytyvät lisäkuvissa, ks. kuvasarjat driverien yhteydessä. Kuvissa esitetyt ominaisuudet toimivat kaikissa mallisarjan drivereissa, 350, 500, 700, 1000 ja 1400 mA, vaikka useimmiten on kuvattu 350 mA:n versiota. 1400 mA:n drivereissä huomioitavaa sisäänmenojännitteen napaisuus. Drivereita voidaan kytkeä rinnakkain, jolloin saadaan drivereiden yhteenlaskettu vakiovirta, esim. 2 kpl 1400 mA:n driveria rinnakkain = 2800 mA ulos.

Säädettäviä drivereita on myös 1-10 voltin ohjausjännitteellä säädettävät tuotteet. Voit käyttää sähkökalustesarjasi 1-10 V säätimiä ja liittää niihin himmentimen ohjaamaan esim. teholedvalaisimia.

Toinen versio säädettävistä drivereista on triac-himmentimellä säätyvä malli. Säätimeksi sopii tavallinen hehkulampuille tarkoitettu verkkovirralla toimiva himmennin.

Nyt saatavana myös himmennettävä 700 mA:n driver, jota voi ohjata painokytkimellä tai kauko-ohjaimella.

Näytetään tulokset 1–15 / 38

Säädettävä RGB LED-Driver 3 X 700mA

14.95 sis ALV 24%
Säädettävä RGB LED-Driver 3 X 700mA RGB Control Controlgear
Toiminnot ja ominaisuudet
  • Virtalähde LED Tricolor RGB 700ma: lle
  • Asennus enintään 3 LEDiä 3W (700ma)
  • Suurin teho 30 wattia.
  • Jännite: 220-240 ~ 50 / 60Hz
  • Virta: 3 x DC700ma
  • Kulutus: enintään 30 wattia

1 W led-driver 350 mA

4.43 sis ALV 24%
  • 1 W LED-driver 350 mA
  • Puolivalmiste, moduli 1W teholedeille.
  • Syöttöjännite sisään n. 6-13V
  • ulostulojännite säätyy automaattisesti ledin kynnysjännitteen mukaisesti antaen ledille n. 350 mA.
  • Tarkoitettu yhdelle 1 watin teholedille.
Esimerkiksi aurinkosähköjärjestelmiin erittäin kätevä, ei mitään vastusten kanssa pelaamista. Kun käytettävissä on 230 V ja haluat kytkeä useamman teholedin samaan paikkaan tai haluat 3 watin ledejä, käytä järeämpiä drivereita.

LED drivermoduli 20 mA

14.32 sis ALV 24%
  • Vakiovirtaohjain
  • ulostulovirta 20 mA
  • Maksimi käyttöjännite 30 V DC
  • Minimijännite 6 V DC
  • Käyttöjännitteen on oltava vähintäin 3-4 V suurempi kuin ledien yhteenlaskettu jännite.

Led driver 1-3W (350mA)

9.99 sis ALV 24%
  • Vakiovirtamuuntaja 1 - 3W Watin teholedeille.
  • Ensiöjännite 100-240 V AC.
  • Antovirta 350 mA
  • 1-3 ledille.
  • Kätevä koko,
  • Mitat 40 x 45 x 20 mm.
Ledit kytketään sarjaan napaisuudesta huolehtien. Katso asennuskuva lisäkuvista.

LED drivermoduuli 2800 mA

13.29 sis ALV 24%
  • Vakiovirtaohjain
  • ulostulovirta 2800 mA.
  • Mitat 12 x 40 x 5 mm.
  • Maksimi käyttöjännite 2 V yli ledin jännitteen.
  • Suuremmalla jännite-erolla moduuli kuumenee ja vaurioituu.
  • Alumiinipohja, voidaan asentaa jäähdytyslevyn päälle.

Led-driver 350 mA paneelissa + IR-kauko-ohjain

14.95 sis ALV 24%
Himmennin paneelissa kauko-ohjaimella, sopii 3 watin teholedeille.
  •  Käyttöjännite: 12-24 VDC.
  • Vakiovirta n. 300-350 mA.
  • Laite toimii sekä nupista että kauko-ohjaimesta ilman erityistä valintaa.
  • Alkuperäinen kirkkauden asetus säilyy muistissa sammutuksen jälkeen.
  • Paneelin mitat: 87 x 87 mm, korkeus ilman nuppia n. 20 mm.
  • Asennuspohjan mitat: 85 x 85 mm, korkeus 32 mm.
  • Kauko-ohjaimen mitat : 82 x 32 x 6 mm
  • Paristomalli: 2025.

Led-driver 700 mA paneelissa + IR-kauko-ohjain

14.95 sis ALV 24%
Himmennin paneelissa kauko-ohjaimella, sopii 3 watin teholedeille.
  •  Käyttöjännite: 12-24 VDC.
  • Vakiovirta n. 300-350 mA.
  • Laite toimii sekä nupista että kauko-ohjaimesta ilman erityistä valintaa.
  • Alkuperäinen kirkkauden asetus säilyy muistissa sammutuksen jälkeen.
  • Paneelin mitat: 87 x 87 mm, korkeus ilman nuppia n. 20 mm.
  • Asennuspohjan mitat: 85 x 85 mm, korkeus 32 mm.
  • Kauko-ohjaimen mitat : 82 x 32 x 6 mm
  • Paristomalli: 2025.

RGB-PWM-moduli

26.99 sis ALV 24%
PIC-prosessorilla toteutettu RGB-moduli. Prosessoriin on tallennettu parikymmentä erilaista värinvaihto-ohjelmaa, rauhalllisesta säkenöivään. Ideana on, että valo elää, toiminnoista löytyy lisäksi pysäytettynä perusvärit, punainen, vihreä ja sininen.
  • Käyttöjännite 8-15 V
  • Kuormitus max. n. 3 A / kanava
  • Modulin mitat n. 50 x 30 x 15 mm
  • Ohjelmien vaihto kahdella painonapilla (tulevat mukana).
  • Kaikkiaan 16.7 miljoonaa värisävyä.
  • Ulostulo PWM-muodossa.
Sopii teholedeille, tavallisille ledeille, lednauhoille jne.

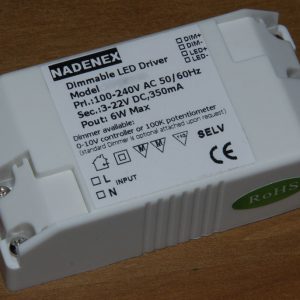

Led driver 6350 himmennysoptiolla

22.7626.98 sis ALV 24%
  • Vakiovirtamuuntaja 1 Watin teholedeille.
  • Antovirta 350 mA
  • Ensiöjännite 100-240 V AC.
  • 1-6 ledille.
  • Kätevä koko,
  • Mitat 86 x 44 x 26 mm.

Led-driver himmennysoptiolla 350 mA

14.0147.38 sis ALV 24%
  • Led-driver-moduli
  • Vakiovirtasyöttö 350 mA.
  • Mitat: 43 x 33 mm, korkeus 12 mm.
  • Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla.
  • Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja.
  • Johtimien paikat merkitty kutakin käyttöä varten.
  • Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne..
  • Max. syöttöjännite 30 VDC tai AC
  • Kytkettävä led-määrä riippuu käyttöjännitteestä.
  • 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä.

Led driver himmennysoptiolla 500 mA

14.3250.58 sis ALV 24%
  • Led-driver-moduli
  • Vakiovirtasyöttö 500 mA.
  • Mitat: 43 x 33 mm, korkeus 12 mm.
  • Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla.
  • Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja.
  • Johtimien paikat merkitty kutakin käyttöä varten.
  • Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne..
  • Max. syöttöjännite 30 VDC tai AC
  • Kytkettävä led-määrä riippuu käyttöjännitteestä.
  • 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä.

Led-driver himmennysoptiolla 700 mA

14.8350.58 sis ALV 24%
  • Led-driver-moduli
  • Vakiovirtasyöttö 700 mA.
  • Mitat: 43 x 33 mm, korkeus 12 mm.
  • Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla.
  • Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja.
  • Johtimien paikat merkitty kutakin käyttöä varten.
  • Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne..
  • Max. syöttöjännite 30 VDC tai AC
  • Kytkettävä led-määrä riippuu käyttöjännitteestä.
  • 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä.

Led driver 3700 himmennysoptiolla

19.8824.10 sis ALV 24%
  • Vakiovirtamuuntaja 3 Watin teholedeille.
  • Antovirta 700 mA
  • Ensiöjännite 100-240 V AC.
  • 1-6 ledille.
  • Kätevä koko,
  • Mitat 86 x 44 x 26 mm.
Driveriin voidaan kytkeä 100 kohm:in potentiometri, jolla saadaan säädettyä virta lähes nollasta täyteen virtaan (n. 20-700 mA). Potentiometri ja nuppi lisävarusteena. Driverin himmennystä voidaan ohjata myös ulkopuolisella 0-10 V ohjausjännitteellä. (kuvassa 350 mA driver, uusi kuva tulossa) Ledit kytketään sarjaan napaisuudesta huolehtien.

Led-driver himmennysoptiolla 1000 mA

15.3551.61 sis ALV 24%
  • Led-driver-moduli
  • Vakiovirtasyöttö 1000 mA.
  • Mitat: 43 x 33 mm, korkeus 12 mm.
  • Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla.
  • Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja.
  • Johtimien paikat merkitty kutakin käyttöä varten.
  • Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne..
  • Max. syöttöjännite 30 VDC tai AC
  • Kytkettävä led-määrä riippuu käyttöjännitteestä.
  • 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä.

Led driver himmennysoptiolla 1400 mA

15.3551.61 sis ALV 24%
  • Led-driver-moduli
  • Vakiovirtasyöttö 1400 mA.
  • Mitat: 43 x 33 mm, korkeus 12 mm.
  • Säädettävissä kolmella tavalla: potentiometrillä, 0-10 voltin jännitesyötöllä tai PWM-signaalilla.
  • Modulit ovat täysin valmiita, mutta ilman liitäntäjohtoja.
  • Johtimien paikat merkitty kutakin käyttöä varten.
  • Jos tarvitset valmiin johdotuksen (et halua juotostöitä) asiasta sovittava etukäteen, himmennystapa, johtimien pituudet jne..
  • Max. syöttöjännite 30 VDC tai AC
  • Kytkettävä led-määrä riippuu käyttöjännitteestä.
  • 12 voltilla 1-2 lediä sarjaan, yli 24 voltilla max. 5 lediä.
